永磁筒式干式磁選機的結構特征

文章出處：遠力除鐵器人氣：發表時間：2017-01-16 14:02:37【大中小】

永磁筒式干式磁選機的結構特征,永磁筒式磁選機是我公司專為中國磁性貧鐵礦設計的新型干選設備.此種設備特別適用于風化砂,沙螞蟻,火山巖等柔軟性的礦物.自2000年推出CTG干式磁選機以來,該產品廣泛應用于山東,山西,河南,河北,陜西,甘肅,內蒙古,遼寧,安徽,湖北,四川,貴州,西藏和新疆,為選礦客戶創造了相當大的經濟效益,我們做的干選產品深得大多數用戶的信任和贊譽.

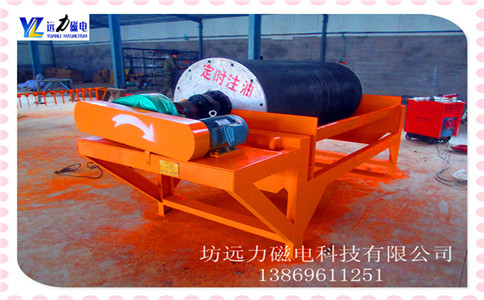

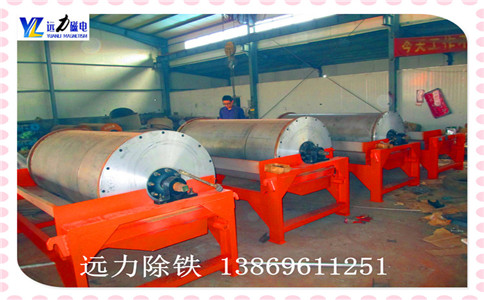

1.永磁筒式干式磁選機的結構特征

本機主要由永磁輥,調節機構,減速機,電機,機架等部件組成.
1.1永磁筒式干選磁選機是磁分離器的關鍵部件,由氣缸,永磁體系,蓋,軸,軸承套和軸承組成.
1.2氣缸用不銹鋼板卷入,通過端蓋,軸承組,軸承,支撐軸,氣缸和磁系統距離不大于4mm.
1.3變速裝置由JZQ減速機,皮帶輪,皮帶,驅動軸和氣缸連接,驅動氣缸旋轉.
4,框架通過型材焊接到結構件中,承擔所有重量,通過錨固螺栓固定在基礎上.
5,磁偏角調節裝置用于調節磁系統的偏轉角,螺桿上的旋轉桿,桿通過軸偏轉,使磁系固定在軸上也隨偏轉.
