引言

看懂磁選機磁鐵排列圖紙，是設備選型、檢修、故障分析的基礎。磁極排數作為圖紙核心參數，直接影響磁場分布、礦料吸附時長與卸料效果。很多現場人員讀圖時，容易忽略磁極排布方式對卸料的影響，出現精礦夾帶、卸料不干凈、筒體磨損偏大等問題。本文結合圖紙識讀要點，梳理磁極排數和卸料之間的關聯，輔以現場實測數據，解答常見實操疑問。

一、圖紙識讀：磁極排數怎么看

在磁鐵排列圖紙中，磁極排數指沿磁筒圓周方向，N 極、S 極交替排布的磁鐵總組數。

圖紙標識：一般在筒體展開圖標注磁極序號、極性(N/S)、單塊磁鐵尺寸、磁極間隙。

區分要點：磁極排數≠磁鐵塊數。一組磁極可由多塊磁鐵拼接而成，圖紙會單獨標注拼接方式。

排布形式：常見兩種，多極交替排布、少數大極寬排布，兩種方案在圖紙上磁場區域長度差異明顯。

實測參考：同規格濕式筒式磁選機，直徑 1050mm 筒體，常見磁極排數有 4 極、6 極、8 極。

二、磁極排數與卸料的關聯要點

1. 磁極排數決定磁場切換頻率

筒體轉動時，礦粒跟隨筒體經過 N、S 極交替區域，離開有效磁場區后完成卸料。

磁極排數越多：筒體每轉一圈，磁場極性切換次數越多，單個磁極對應的有效磁場弧長變短。

磁極排數越少：單極磁場弧長更大，礦粒在磁場內停留時間更長。

實測案例：筒體轉速 22r/min，直徑 1050mm 磁筒。

4 極機型：單極磁場弧長約 785mm，礦粒在磁場內停留約 0.107s;

8 極機型：單極磁場弧長約 392mm，礦粒在磁場內停留約 0.053s。

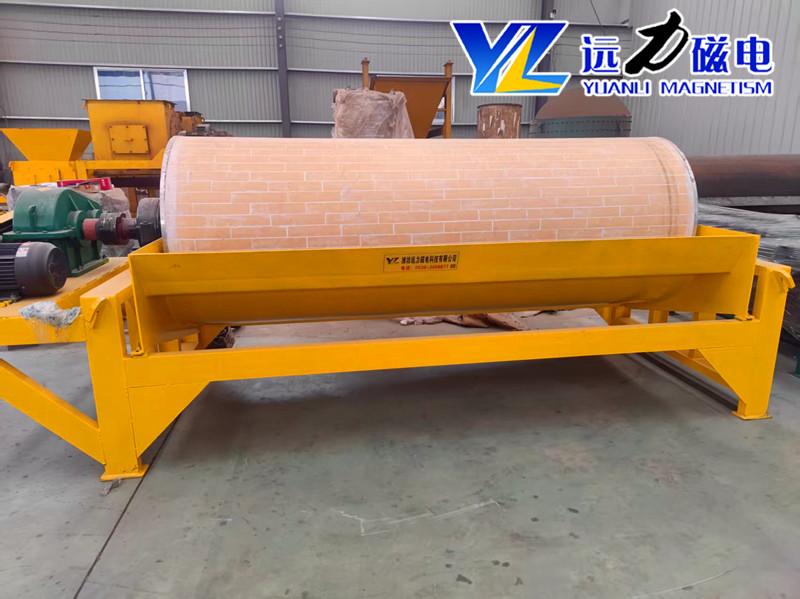

磁選機磁鐵排列圖紙怎么看：磁極排數與卸料的關系

2. 磁極排數對卸料效果的影響

1)較少磁極(4 極)磁場作用區間長，磁性礦物吸附牢固。缺點：磁場消失區域短，部分細粒磁性礦離開磁場時，殘余吸引力仍存在，易出現卸料殘留，精礦排料不暢。適合粗顆粒礦物分選?，F(xiàn)場數據：處理 0.5~2mm 粗礦，4 極磁選機精礦卸料干凈度約 92%。

2)較多磁極(6 極、8 極)磁極交替快，礦粒不斷翻轉，夾雜在磁性礦里的脈石更容易脫落;磁場衰減區域更長，利于物料脫離筒體，卸料更徹底?，F(xiàn)場數據：處理 0.1~0.5mm 細粒礦，8 極磁選機精礦卸料干凈度約 97%。局限：磁極排數過高，單極磁場強度會下降，弱磁性礦物回收率會降低。

3. 圖紙上卸料區的配套判斷

看圖紙不能只看磁極排數，還要結合磁包角參數。

磁包角：圖紙標注的有效磁場對應的圓心角度。常規磁選機磁包角 105°~135°。

邏輯：相同磁極排數，磁包角越大，磁場覆蓋范圍越大，卸料區對應的無磁段空間變小，卸料難度上升。

案例：同為 6 極磁選機。磁包角 135°，無磁卸料段 225°;磁包角 110°，無磁卸料段 250°。無磁段角度更大，卸料條件更好。

三、圖紙讀圖實操步驟

在筒體展開圖紙找到磁極列表，統計 N-S 交替組數，確認磁極排數;

查看圖紙磁包角標注，確定有效磁場范圍與無磁卸料區域;

核對單塊磁鐵厚度、磁極間隙，判斷磁場強弱;

結合現場入選物料粒度，對照磁極排數評估卸料是否匹配;

圖紙復核：磁極排布如果存在局部缺磁、極性顛倒，會造成局部卸料異常。

總結

磁選機磁鐵排列圖紙中，磁極排數改變磁場交替頻率與單極磁場弧長，直接影響卸料效果。粗顆粒分選，可選較少磁極，保障吸附能力;細粒礦物分選，優先選用多磁極，提升卸料干凈程度。磁極排數需要和磁包角、物料粒度、筒體轉速配套設計，不能單純依靠增加磁極排數改善卸料。讀圖時，要將磁極排數、磁包角、無磁卸料區三個參數綜合分析，才能準確預判設備卸料表現。
