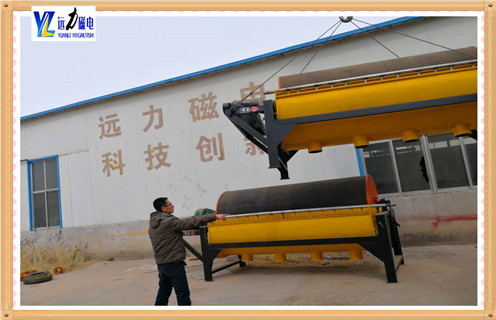

遠力磁電永磁滾筒式磁選機的分析和設計

文章出處：遠力除鐵器人氣：發(fā)表時間：2019-07-04 15:13:57【大中小】

　　遠力磁電永磁滾筒式磁選機的分析和設計，永磁滾筒式磁選機通常采用開放式磁系，常見的磁極排列方式有平面排列、曲面排列和塔形排列。在不均勻磁場中，長度為l的磁性顆粒被磁化成為一個磁偶極子，其長軸平行于磁場方向，兩端呈現(xiàn)S、N兩極，永磁筒式磁選機該如何分析和設計呢?

　　一、永磁筒式磁選機磁系分析

　　磁路部分是磁選機的主要部分，對磁選機的性能起決定性作用。遠力永磁筒式磁選機采用密封磁系。主要是考慮磁選機磁系的高度、寬度、半徑和極數(shù)，相鄰磁極板的寬和極隙寬的比值，磁極和磁極端面的形狀，以及磁極端面劍其排出中心的值。

　　1、套在磁系外的筒壁采用非導磁不銹鋼材料，磁極板使用A3鋼，磁極頂端角上使用NdFeB，其余主要部分使用鐵氧體。從初始磁系結構的磁感應強度分布可以看出，磁場平均值能夠達到0.18T，基本上符合設計要求。

2、但磁極中線處和極間隙處磁場強度下降很快，磁場分布不均勻，整體平均場強也比較低。這是由于磁極兩端采用磁性能好的釹硼材料，而靠近磁極中線處采用鐵氧體材料造成的。因此，必須對原結構進行改進，采用將NdFeB均勻布置的方式，所用NdFeB材料總量不發(fā)生變化，只是將其平鋪在磁極表面。
