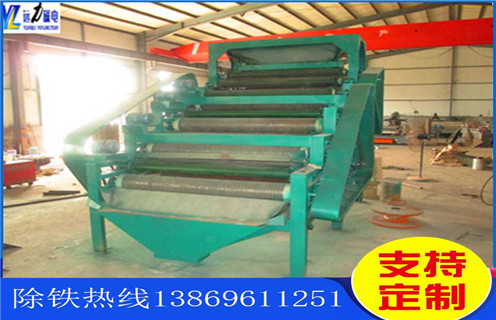

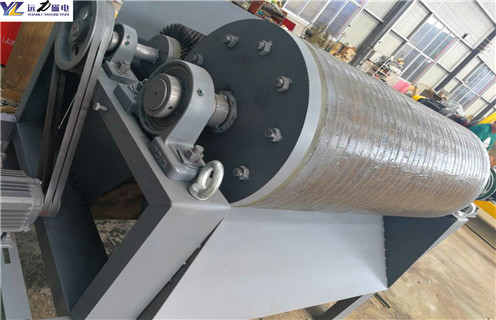

新疆高梯度磁選機CAD圖紙廠家供應，立環脈動高梯度磁選機，它主要由脈動機構、激磁線圈、鐵軛、轉環和各種礦斗、水斗組成。用導磁不銹鋼制成的鋼板網或圓棒作磁介質。
一、新疆高梯度磁選機CAD圖紙廠家供應
1、激磁線圈通過直流電，在分選區產生感應磁場，位于分選區的磁介質表面產生非均勻磁場即高梯度磁場;轉環作順時針旋轉，將磁介質不斷送入和運出分選區;礦漿從給礦斗給入，沿上鐵軛縫隙流經轉環。
2、礦漿中的磁性顆粒吸附在磁介質棒表面上，被轉環帶至頂部無磁場區，被沖洗水沖入精礦斗，非磁性顆粒在重力、脈動流體力的作用下穿過磁介質堆，與磁性顆粒分離。然后沿下鐵軛縫隙流入尾礦斗排走。
二、新疆高梯度磁選機CAD圖紙廠家供應立環旋轉方式
1、該機的轉環采用立式旋轉方式，對于每一組磁介質而言，沖洗磁性精礦的方向與給礦方向相反，粗顆粒不必穿過磁介質堆便可沖洗出來。
2、該機的脈動機構驅動礦漿產生脈動，可使位于分選區磁介質堆中的礦粒群保持松散狀態，使磁性礦粒更容易被捕獲，使非磁性礦粒盡快穿過磁介質堆進入到尾礦中去。
3、反沖精礦和礦漿脈動可防止磁介質堵塞，脈動分選可提高磁性精礦的質量。 這些措施保證了該機具有較大的富集比、較高的分選效率和較強的適應能力。
